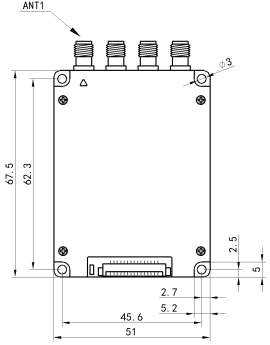

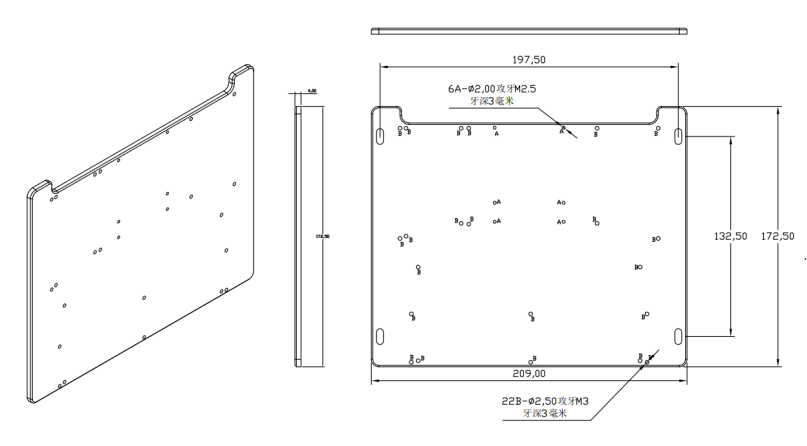

RM004测试套装

l 完全自主知识产权设计

l 基于IMPINJ E710读写引擎设计,充分支持EPC C1G2(ISO18000-6C)协议

l 工作频率865~868MHz/902~928MHz(可以按不同国家或地区要求调整)

l 以广谱跳频(FHSS)或定频发射方式工作

l 输出功率软件可调,步进间隔1db,最大33dbm

l 读取距离达至10m(外接6dBiL天线,标签E41)

l 支持RSSI

l 峰值标签询查速度达至1000张/秒

l 标签缓存区 1000张标签 @ 96bit EPC

l 4路SMA天线接口

l 低功耗设计,单+3.8V~+5V供电

l 4路GPIO接口(2输入2输出)

l 支持RS232串行通讯接口(3.3V TTL电平)

l 稳定性高,外置散热片空气冷却散热

l 支持Firmware在线升级


性能指标

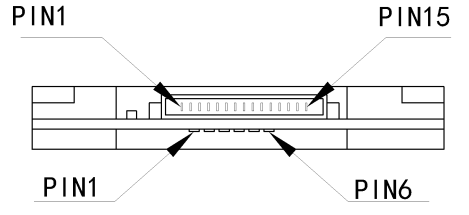

插座序号

底面焊盘序号

符号

描述

1

1

GND

2

1

GND


3

2

VCC

电源

4

2

VCC


5

4

GPO1

通用输出口(3.3VTTL电平)

6


GPO2


7


GPI1

通用输入口(3.3VTTL电平)

8


BUZZER

蜂鸣器输出,高电平有效

已驱动,可输出电流

9

5

RXD

串行通讯数据输入端

10

6

TXD

串行通讯数据输出端



11


Reserved

保留

12


Reserved


13


GPI2

通用输入口(3.3VTTL电平)

14

3

EN

使能端,高电平有效

(可选择内部10k电阻上拉至VCC)

15


RS485_CTRL

RS485方向控制
