SXM系列UHF模块

SXM 系列多通道射频模块，基于Impinj新一代E710/E510/E310射频芯片研发，兼具高性价比与超高频 RFID 读写性能。输出功率5-33DBM(30DBM)可调，标签读取距离超12米(依天线和标签规格而定)，多标签盘存表现卓越。

模块采用先进识别算法，无论标签移动或静止均能快速识别，配合优越抗干扰设计与载波抵消功能，确保各类环境稳定运行。支持多种配置模式，广泛适配仓储、物流、产线、巡查等多场景应用。

  • 外壳采用高强度压铸铝材，外观专利设计，坚固耐用，满足苛刻工作环境要求；

  • 采用Impinj性能优异的E710专用RFID芯片，具有出色的稳定性和强劲的多标签远距离识别性能；

  • RF端口输出功率：33dBm±1dB；

  • 全面支持符合EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C标准的电子标签；

  • 支持RSSI：可感知信号的强度、标签数据过滤、防碰撞协议、多标签识别；

  • 支持4/8/16个天线端口输出；

  • 峰值标签询查速度达至1000张/秒；

  • 标签缓存区 1000张标签 @ 96bit EPC；

  • 供通讯接口：RS232，RS485，RJ45；

  • I/O 接口：2路光耦合输入、2路光耦合输出；

  • 以太网接口：10M/100M自适应；

  • 整机供电：9V～24V（功率容量不小于 30W）；

  • 稳定性高，外置散热片空气冷却散热；


性能指标

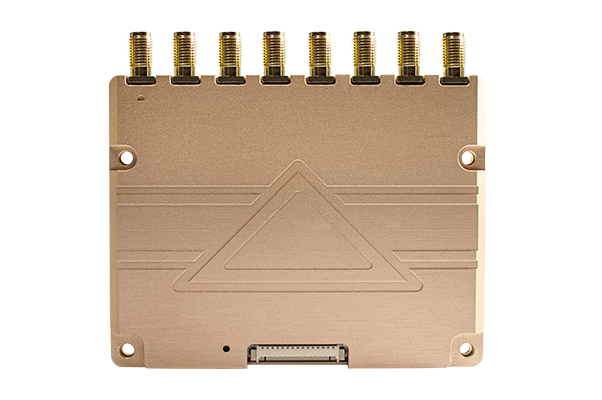

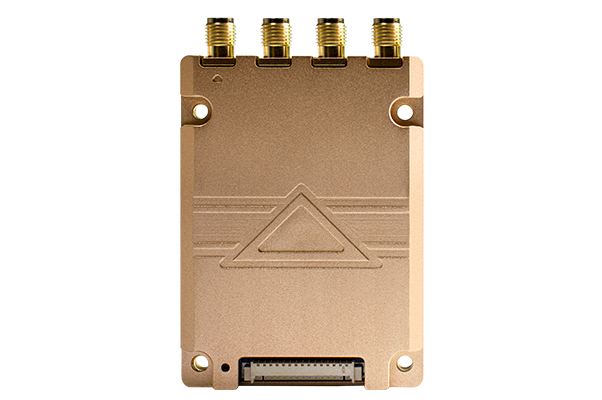

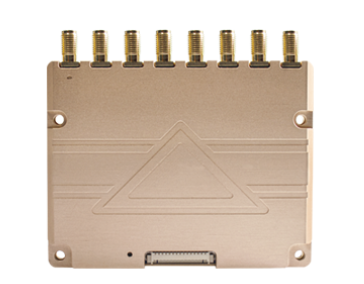

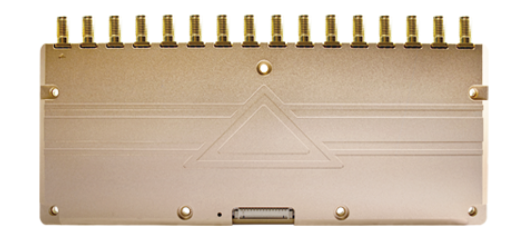

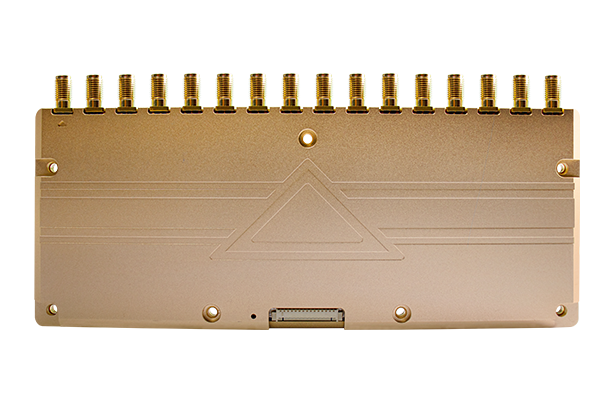

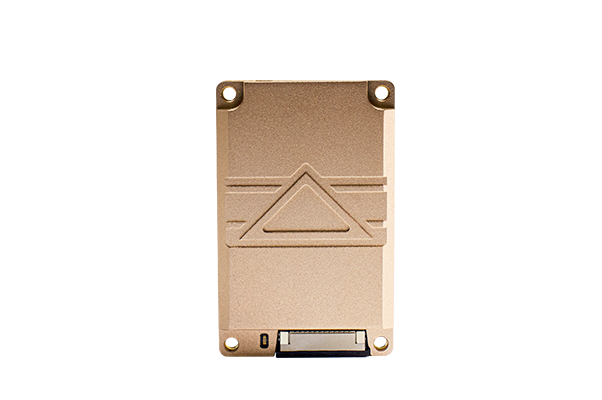

产品图片：




产品订购型号： SXM001 SXM004 SXM008 SXM016
模块尺寸： 55.9*35.6*5.5mm 67*48.5*8mm 93.4*72.5*8mm 185*73.5* 8mm
天线接口: 1个MMCX接口 4个SMA接口 8个SMA接口

16个SMA接口
灵敏度: E710：-87dBm E710：-85dBm E710：-86dBm E710：-84dBm
E510：-80dBm E510：-78dBm E510：-79dBm E510：-78dBm
E310：-73dBm E310：-72dBm E310：-72dBm E310：-71dBm
识读距离: >5m(使用2.5dBi陶瓷天线) >13米（使用8dBi铝板天线） >13米（使用8dBi铝板天线） >13米（使用8dBi铝板天线）
通讯: 12pin连接器 Uart3.3V（TTL） 15pin连接器 Uart3.3V（TTL） 15pin连接器 Uart3.3V（TTL） 15pin连接器 Uart3.3V（TTL）
重量： 24g
 53g 124g 262g
工作频率 ： GB：920MHz～925MHz、
GB：840MHz～845MHz、
FCC：902MHz～928MHz、
ETSI：865MHz～868MHz （可选）
RF端口输出功率： 5dBm ~ 33dBm (±1dB) 可调，海外版最大功率为30dBm
功耗： 8.25W（峰值）, 1.65A@5V
0.75W（待机）,0.15A@5V
RF端口隔离度： -62dB（典型值)
GPIO： 2路输入2路输出（3.3V TTL）
标签缓存： 1000张标签@96 bit EPC
工作模式： 定频或跳频可选
工作温度： -25°C ~ +65°C
储存温度： -40°C ~ +85°C
湿度 : 5 ~ 95% 非冷凝(+25°C)
散热方式： 外置散热片空气冷却
支持API： C, C#/.NET, Java

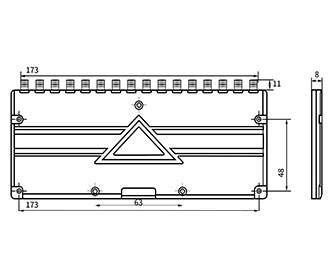

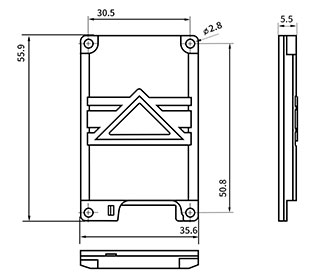

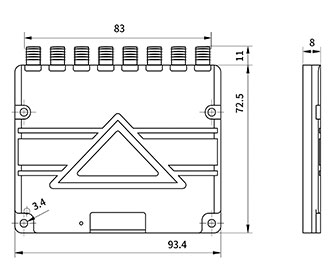

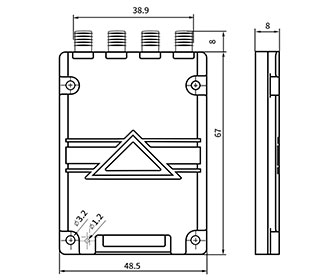

尺寸图： 01.jpg
